三芯電纜鎧裝層接地的原因是什么？

三芯電纜是指三個單芯電纜的銅屏蔽相互貼合在一起的電纜。


按照《電纜線路施工及驗收標準和條文說明》（GB50168-2018）7.1.9條規定：三芯電力電纜在電纜中間接頭處，其電纜鎧裝、金屬屏蔽層應各自有良好的電氣連接并相互絕緣；在電纜終端頭處，電纜鎧裝、金屬屏蔽層應用接地線分別引出，并應接地良好。

3kV~35kV高壓三相供電電纜，我國長期以來慣用普通統包三芯型。
在正常運行狀態下：
三芯電纜品字形排列，三相電流相位差120度，在銅屏蔽及鎧裝上感應電壓為零。三芯電纜兩端銅屏蔽和鎧裝層接地，銅屏蔽與鎧裝上的電壓為0。但三相線芯的電流總有不平衡，銅屏蔽與鎧裝上將產生微弱的感應電流。當三相不平衡度增大時，感應電流隨之變大。

當線路非正常運行狀態下（單相接地、相間短路）：
短時將在銅屏蔽和鎧裝層上將產生很大的感應電流，三芯電纜兩端銅屏蔽和鎧裝層接地，電壓仍保持為0，電流與屏蔽電阻成反比，且與兩個接地點的距離無關。
此種情況下，若鎧裝不接地，將產生大電壓，在內護套或外護套薄弱點產生放電，損傷電纜內護套，甚至絕緣屏蔽或絕緣。

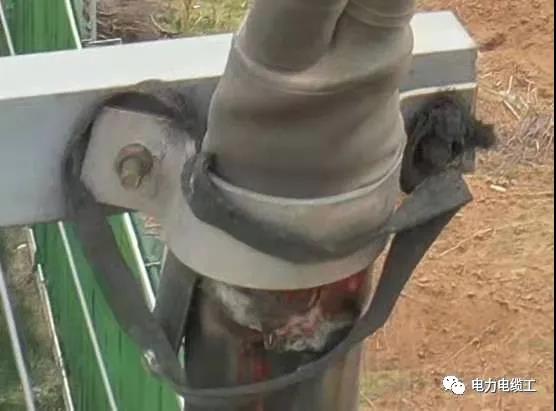

接地不良引起的35kV三芯電纜終端接地線處燒損缺陷
